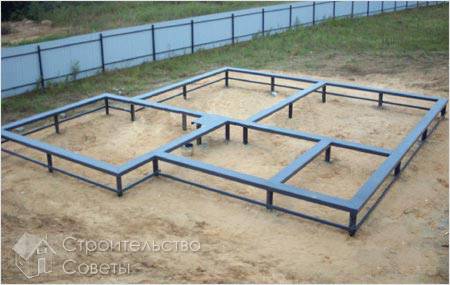

Свайный фундамент своими руками

В данной статье представлена наиболее полная информация о свайном фундаменте своими руками, изложенная в наиболее сжатой и понятной форме. Здесь мы рассмотрим различные типы свайных фундаментов, конструкции и устройства этих фундаментов, а также рассмотрим используемые материалы для свай.

Свайный фундамент широко используется в промышленном и гражданском строительстве. Данный фундамент может возводиться и на слабых грунтах под здания в несколько этажей. Использование свайного фундамента позволяет сократить работы по устройству подвала зданий (организация технического подполья), либо вообще исключить их из строительных работ. Свайные фундаменты также с большим успехом применяются в строительстве дачных домов и коттеджей.

Рассмотрим, чем может быть обусловлена причина выбора свайного фундамента для строительства загородного дома:

1. Одной из причин может являться слабый верхний слой грунта. Слабым грунтом могут являться: растительные грунты с примесью перегноя или торфа; лессовидные грунты при наличии воды теряющие устойчивость; песчано-глинистые грунты, сильно насыщенные водой (плывуны); глины и суглинки в пластичном и текущем состоянии.

В таком случае существует необходимость перенести нагрузку от здания к более плотным грунтам, находящимся на глубине. В таком случае свайный фундамент своими руками будет являться наилучшим решением, позволяющим справляться также и с пучинистостыми грунтами.

2. Также, одной из причин может быть наоборот, строительство в плотных грунтах. Так, свайный фундамент может применяться с целью уменьшения объема земельных работ, а также расходов, которые могут вызвать такие работы (рытье котлована, вывоз грунта, засыпка, бетон и многое другое).

Таким образом, если вы решили возвести фундамент быстро и с малыми трудозатратами, то свайный фундамент как нельзя, кстати, подойдет для таких целей. Например, для того чтобы установить сваю, длиной 3 метра и диаметром 30 см, вам понадобится вырыть 0.2 м³ земли при помощи бура. А в случае с ленточным фундаментом, объем земельных работ будет существенно больше.

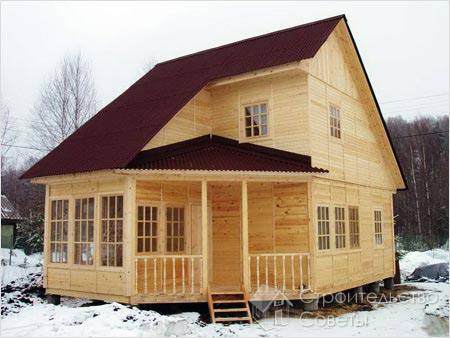

3. Если фундамент выбирается исходя из вида несущего остова, например, если используется каркасный остов на слабых грунтах, то рациональнее будет установить свайные "кусты" под колонны, а не создавать ленточный фундамент.

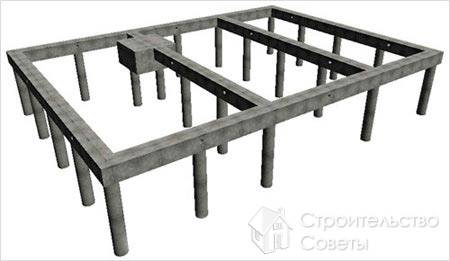

Конструкции свайных фундаментов

Существует множество различных свайных фундаментов, которые зависят:

• от типа используемых свай и способа их изготовления;

• от уровня погружения свай в грунт;

• от расположения их под будущим сооружением;

• от особенности работы сваи в грунте;

• от конструкции ростверков.

Обычно строительство свайного фундамента происходит при участии большого количества строительной техники, что, конечно же, не приемлемо для дачного строительства. По этой причине мы заострим внимание только на тех конструкциях свайных фундаментов, которые под силу создавать, что называется, своими руками.

Устройство свайного фундамента

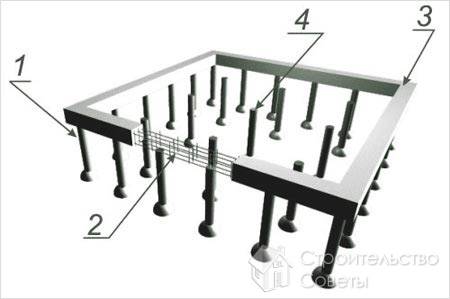

Рассмотрим схему устройства свайного фундамента своими руками:

_{1. Свайные опоры фундамента. 2. Арматурный каркас. 3. Ростверк. 4. Внутренние сваи.}

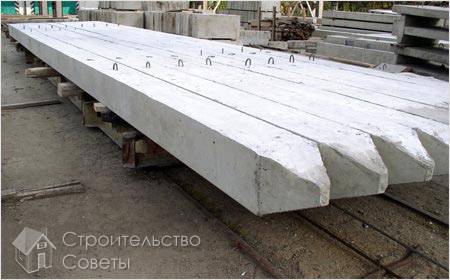

Типы и виды свай для строительства загородного дома

Начнем с определения сваи. Сваями называются длинные стержни, погружаемые в грунт либо в готовом виде, либо изготавливаемые прямо в грунте. Готовые сваи имеют с одной стороны заостренный конец, который забивается в землю с помощью специальной техники. Что же касается изготавливаемых свай, то сваи своими руками подразумевают бурение скважин с последующим армированием и заливкой бетонной смеси.

По способу изготовления сваи разделяют по:

• материалу;

• способу изготовления;

• форме продольного и поперечного сечения;

• способу погружения свай в грунт.

Расчет длины свай определяется на этапе проектирования. Как правило, длина свай варьируется от 3 до 6 метров.

По способу погружения в грунт сваи разделяются на:

• забивные (погружение происходит при помощи вибропогружателей и других вдавливающих механизмов);

• набивные железобетонные и бетонные сваи, создаваемые путем бурения скважины и заливки бетонной смеси;

• буровые железобетонные сваи (установка железобетонных элементов в пробуренных скважинах);

• винтовые сваи, устанавливаемые путем закручивания в грунт сваи в форме сверла.

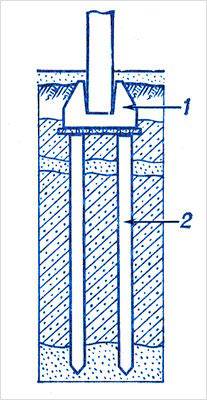

Принцип устройства свайного фундамента представлен на рисунке (1 - ростверк, 2 - сваи):



По способу воздействия сваи подразделяют:

• висячие сваи, принципом передачи нагрузки которых является трение грунта о стенки свай.

• сваи-стойки, передача нагрузки которых происходит на прочный грунт, находящийся под толщей слабого грунта. Данный фундамент практически не дает осадки.

На практике же имеет место сочетание данных двух способов работы сваи.

По принципам размещения сваи могут быть:

• одиночными, выполняющих роль отдельно стоящих опор;

• объединенными в свайные ленты, располагающиеся по периметру стен и равномерно распределяющие нагрузку. Свайные ленты могут устанавливаться в один, два и более рядов;

• объединенными в свайные кусты, располагаемые под колоннами каркасных несущих остовов зданий.

Что же касается расположения свай, то обычно они устанавливаются строго вертикально, но также существуют варианты наклонного размещения свай. Такие варианты применяются обычно в грунтах с горизонтальными силами, например на площадках под воздействием весеннего таяния или долговременных осадков могут возникнуть силы, вызывающие подвижки грунтов.

Материалы, используемые для изготовления свай:

• Железобетон. Плюсом таких свай является возможность их изготовления прямо на месте, при наличии соответствующей техники. Для изготовления таких свай используется бетон не ниже марки М200. Срок службы таких свай - более 100 лет.

• Сталь. Недостатков у данных свай достаточно много. Во-первых, понадобится крановое оборудование при диаметре труб более 10 см и длине более 3х метров. Во-вторых, потребуется тщательным образом обработать металл антикоррозийным покрытием. И в-третьих, данный способ подразумевает большой расход металла.

• Дерево. Деревянными сваями являются очищенные ровные столбы, диаметром до 34 см и длиной до 8.5 метров. Для свай используются твердые хвойные породы лиственницы, сосны, ели и пихты. Деревянные сваи являются наиболее дешевым способом, но используют его крайне редко. Связано это с подверженностью дерева к быстрому гниению. Тем не менее, при использовании доступных сейчас на рынке препаратов для обработки древесины, данный метод имеет право на жизнь.

Подводя итог, следует сказать, что для частного загородного строительства наилучшими вариантами являются железобетонные сваи сплошного сечения, набивные бетонные сваи и винтовые стальные сваи. Наиболее предпочтительным вариантом заглубления является буронабивной способ.

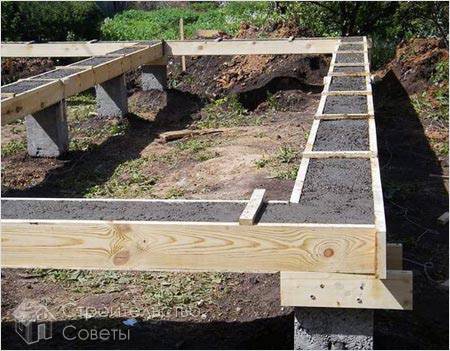

Свайный фундамент с ростверком



Ростверком свайного фундамента является конструкция, объединяющая сваи и обеспечивающая равномерное распределение нагрузки на сваи и грунт.

Ростверки бывают:

• сборные;

• сборно-монолитные;

• монолитные.

Ростверки также бывают низкими и высокими. Низкие ростверки располагаются заглубленными в грунт, таким образом, часть вертикальной нагрузки передается и на грунт. Что же касается высоких ростверков, то вся их нагрузка передается полностью на сваи.
